2013年04月03日

1/20 AMC Dome F105 製作2

前回のエントリーから2ヶ月近く経ってしまいました。

工作はぼちぼち進んでますので、この間に進めたところを紹介します。
まずはここ。



ロールバーの側面が緩いカーブを描いていたので、平らにしてます。
そして頂点のカーブをキットより緩めに繋げてます。

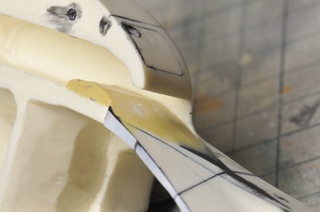

モノコックは下部から側面へのライン修正を延々してました。


ラジエーターへ続く部分の幅が足りないのでエポキシパテで5mmほど幅増し。

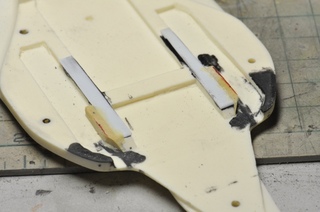

アンダーパネルも幅を増した分をエポキシパテで幅増ししてます。
ついでにボディーパーツとのすり合わせもやってます。



モノコック下部のラインを整えるのに邪魔だった、ロアサスアーム基部を
エポキシパテで作ります。
当時の雑誌にパーツ状態に分割された写真があるので、それを元に大きさを
割り出しています。



フロントウィングステーもプラ板でシャープに作り直し。
しっかり固定出来るよう、ノーズに切り欠きを造り、真鍮線で固定するように
しました。

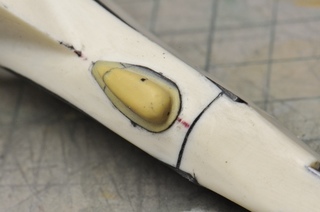

モノコック成形の為に削ったノーズの固定ネジ?を整流するバルジを、黒瞬着で
復元しました。
エッジが重要なので、固い黒瞬着だと作っている最中に丸まってしまわないので
安心です。
左右高さがズレない様に、トースカンで慎重に調整しました。

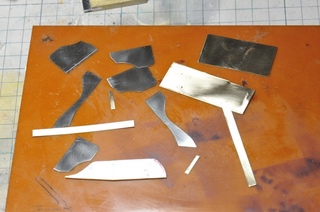

エッチングで用意されている翼端板に厚みが欲しかったので0.2mm真鍮板と
ハンダ付けして張り合わせます。



ハンダ付け後。
慣れてないのでハンダの量が多過ぎます。
綺麗に表面処理するのが大変でしたね。

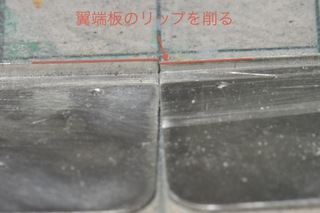

リアウィングの翼端板にあるリップは、高さがあり過ぎるので削りました。



カウルからリアウィングへ続くフェンス?ですが、元の部品が左右で0.5mm
ほど高さが違ったので真鍮板で作り直してみました。
前部の厚みが足りないので、追加作業を後ほどする予定です。

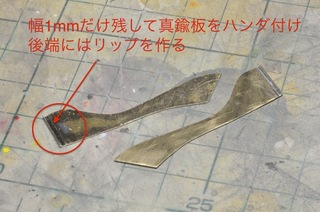

ウィングレットとボディカウルを繋ぐ外側のフェンスも、エッチングだけでは
厚みが足りないので0.2mm真鍮板をハンダ付けしてます。
後端は段差とリップがあるので、写真のように1mm空けて段差を表現。
リップはリアウィング翼端板のものと同じ高さになるように、ハンダ付け後
削りました。


もっとまめにブログを更新したいんですけどねー。
でも工作は進めてますので、また近いうちに報告します。
